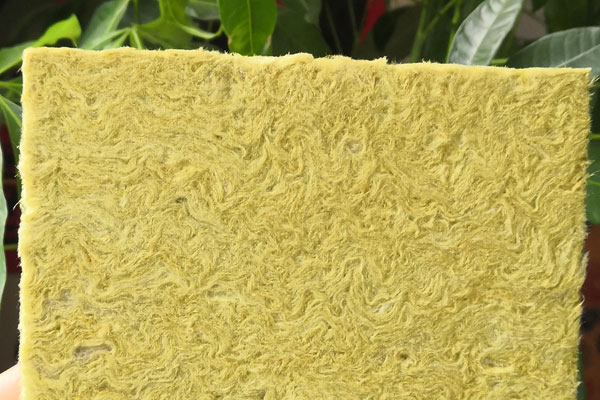

熟悉保溫建材的朋友都知道，外墻保溫系統(tǒng)可選的保溫材料琳瑯滿目，為什么巖棉板會成為眾多保溫材料中的香餑餑，以下的10大理由就是巖棉板應(yīng)用廣泛的根本原因。

　　1、施工便捷

　　在施工方面巖棉板可以采用粘結(jié)錨定相結(jié)合的方法，通過施工工藝的優(yōu)化，最大限度的保證了巖棉板保溫系統(tǒng)的安全性，只要選擇優(yōu)良的巖棉板產(chǎn)品，嚴(yán)格按照施工標(biāo)準(zhǔn)執(zhí)行，就能杜絕巖棉板脫落導(dǎo)致的安全隱患。相比有著同樣防火保溫效果的玻璃棉，巖棉板可以抹灰加錨定，而玻璃棉只能通過錨定進行固定。另外，玻璃棉壓縮強度不能滿足要求，所以玻璃棉相對較軟，加大了施工難度，這也就導(dǎo)致了玻璃棉的穩(wěn)固性較差，安全性較低。再有，巖棉板可以通過抹灰找平，平整度較高，而玻璃棉卻不能保證平整度，因此施工難度也會加大。

　　2、生產(chǎn)工藝

　　巖棉板的大量使用也推進了生產(chǎn)工藝的迭代，目前巖棉板制品多采用國際先進的擺錘法三維立體交織制作，巖棉纖維錯綜夾雜，抗拉壓強度有了大幅度提升，相比而言，玻璃棉由于其材料特性只能進行平織生產(chǎn)，強度達不到壁掛安裝的標(biāo)準(zhǔn)，使用局限性較強。

　　3、強度要求

　　作為A級防火的材料，想要在外墻上使用，必須滿足兩個方面要求，第一是抗壓強度，第二是垂直于板面的拉伸強度，同時能滿足這兩個要求的，目前巖棉板是最佳的選擇。

　　4、酸度系數(shù)

　　影響巖棉板質(zhì)量有一個重要的因素，酸度系數(shù)越高巖棉板的強度、耐高溫性能、耐久性能就越高。還是拿同為A級防火的玻璃棉相比，巖棉板的酸度系數(shù)≥1.8，玻璃棉的酸度系數(shù)≤1.6。由此來看，穩(wěn)定性、耐久度巖棉板都略勝一籌。

　　5、形狀穩(wěn)定性

　　巖棉板的形狀穩(wěn)定性≤1%，相對穩(wěn)定，而玻璃棉的形狀穩(wěn)定性≥8%。這項性能標(biāo)準(zhǔn)在建筑保溫系統(tǒng)中發(fā)揮著不可替代的作用，如果形狀穩(wěn)定性差，就說明材料受溫度影響較大，膨脹和收縮比較明顯，這樣的后果就會進一步影響整體保溫系統(tǒng)的穩(wěn)定性，甚至造成裝飾層開裂或脫落，導(dǎo)致整體系統(tǒng)喪失保溫性能。

　　6、防火溫度

　　巖棉板的工作溫度可達1000℃;玻璃棉的工作溫度為650℃。盡管這兩種材料都屬于A1防火材料，但兩者之間的防火溫度差異還是很明顯的。

　　7、耐火時間

　　耐火時間是考量保溫材料的另一項標(biāo)準(zhǔn)，耐火時間越長的保溫材料，能為意外發(fā)生時爭取更多寶貴時間，從耐火時間來看，巖棉板長達4小時的耐火時間能為救援人員提供比較充裕的時間施展?fàn)I救，而只有0.5小時的玻璃棉就會失去這項重要的優(yōu)勢。從這個角度來說，巖棉板更適用于外墻保溫系統(tǒng)。

　　8、導(dǎo)熱系數(shù)：巖棉板的導(dǎo)熱系數(shù)≤0.040(W / m·k)，實際導(dǎo)熱系數(shù)可以為0.036(W / m·k)。玻璃棉的熱導(dǎo)率基本為0.035(W / m·k)，在這一點上這兩種建筑保溫材料相差不大。

　　9、干密度：與巖棉板的干密度140-160kg / m3相比，玻璃棉的干密度只有10-16kg / m3，相對輕質(zhì)，在這方面玻璃棉要優(yōu)于巖棉。巖棉板較大的干密度，換來的是更可靠的抗拉壓強度，總體來說還是值得的。

　　10、吸水率：疏水性巖棉板的吸水率≥99%，玻璃棉的吸水率遠(yuǎn)遠(yuǎn)不如巖棉板。同時，玻璃棉的尺寸穩(wěn)定性比巖棉板的尺寸穩(wěn)定性差。玻璃棉一旦吸收了水分，就會很容易膨脹，從而破壞了建筑保溫隔熱系統(tǒng)。
